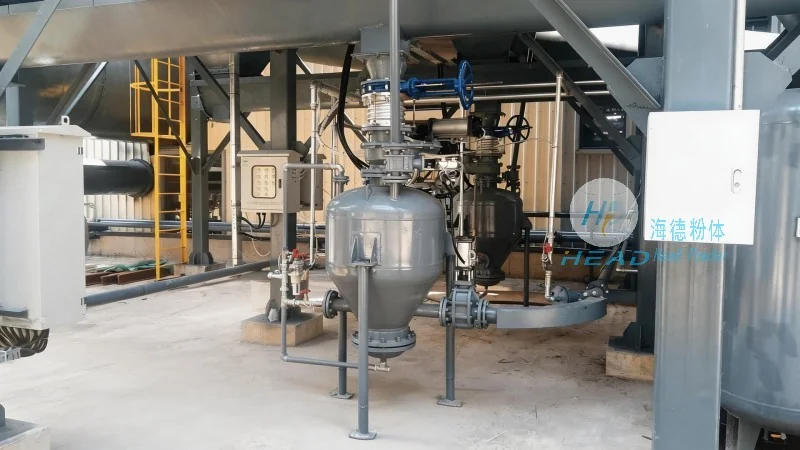

Cet article présente une étude de cas détaillée d’un système de transport pneumatique en phase diluée conçu et mis en œuvre pour une entreprise de fabrication de plastiques située à Tianjin, en Chine. Le système est spécialement conçu pour le transport doux et efficace de granulés de plastique, un processus essentiel dans la gestion des matières premières plastiques modernes. Le projet a été exécuté par Shandong Headpowder Engineering Co., Ltd., un fournisseur leader de solutions de transport pneumatique basé dans la province du Shandong, en Chine. Les produits clés impliqués dans ce projet comprennent le transport de granulés de plastique en phase diluée, le transport des matières premières plastiques et l’ingénierie de transport de matériaux granuleux en phase diluée. Ces technologies garantissent que la ligne de production du client fonctionne avec peu de dégradation des produits, faible consommation d’énergie et haute fiabilité.
L’entreprise cliente, une usine de traitement de plastiques bien établie à Tianjin, rencontrait des défis importants dans son système de gestion des matériaux existant. Elle avait besoin d’une méthode fiable pour transporter divers granulés de plastique — y compris le polyéthylène (PE), le polypropylène (PP) et l’ABS — depuis les silos de stockage jusqu’aux machines de traitement situées à environ 150 mètres. Les systèmes de manutention manuelle et mécaniques originaux entraînaient fréquemment la cassure des granulés, une forte production de poussière et des vitesses de chargement irrégulières. Les objectifs principaux de la cliente étaient d’obtenir une solution de transport sans poussière et à faible dommage, capable de gérer une capacité de 10 tonnes par heure tout en maintenant la qualité des produits. Ils recherchaient spécifiquement un système utilisant la technologie de transport de granulés de plastique en phase diluée, car elle offre l’équilibre optimal entre vitesse de transport et intégrité des produits pour les matériaux granuleux non abrasifs.
Pour répondre aux exigences de la cliente, Shandong Headpowder Engineering Co., Ltd. a proposé un système de transport pneumatique en phase diluée personnalisé. Ce système est conçu pour transporter les granulés de plastique à l’aide d’un flux d’air à haute vitesse à une pression relativement faible, garantissant que les particules restent suspendues et séparées tout au long du tuyau. Le processus de transport des matières premières plastiques commence par un alimentateur à air rotatif qui mesure les granulés dans la ligne de transport depuis un convoyeur de surcharge. Un souffleur de déplacement positif spécialement choisi fournit l’air motrice, qui est ensuite accéléré par un injecteur Venturi pour entraîner les granulés. L’approche d’ingénierie de transport de matériaux granuleux en phase diluée minimise le contact entre les particules et réduit les forces d’impact, ce qui entraîne pratiquement aucune cassure de granulés ou dommage à la surface. Tout le système est contrôlé par un contrôleur logique programmable (PLC) avec interface tactile, permettant aux opérateurs de ajuster la vitesse de l’air, la vitesse de chargement et la pression en temps réel.
L’une des caractéristiques remarquables de ce projet est l’intégration d’un système de dérivation en phase dense qui passe automatiquement en phase diluée lors du transport de matériaux non friables. Cependant, pour l’application principale de transport de granulés de plastique en phase diluée, le système fonctionne en mode véritable en phase diluée avec une vitesse de transport comprise entre 15 et 25 m/s. Cette plage de vitesse assure que même les granulés légers et de forme irrégulière restent en suspension, évitant le sédimentation et les blocages. Le tuyau est construit en acier inoxydable résistant à la usure avec des surfaces internes lisses pour réduire la friction et la accumulation statique. De plus, le système comprend un séparateur cyclonique et un filtre à jet inverse pour capturer la poussière fine et restituer de l’air propre à l’environnement. La cliente a rapporté une réduction de 40 % de la consommation d’énergie par rapport à son ancien système de transport mécanique, et les coûts de maintenance ont considérablement diminué grâce à l’élimination des pièces mobiles comme les chaînes et les bandes. Le processus de transport des matières premières plastiques fonctionne désormais en continu avec un temps de fonctionnement supérieur à 99,5 %.
La phase de mise en œuvre a duré environ 12 semaines, de la conception à l’activation. L’équipe expérimentée de Shandong Headpowder Engineering Co., Ltd. a géré tous les aspects, y compris l’inspection du site, l’optimisation de l’aménagement, la fabrication des équipements, l’installation et la formation initiale. L’approche d’ingénierie de transport de matériaux granuleux en phase diluée nécessite une alignement minutieux du tuyau pour éviter les courbes abruptes et les sections horizontales longues où les granulés pourraient sédimenter. Grâce à des simulations avancées de dynamique des fluides (CFD), le tuyau a été routé avec un rayon de courbure minimal de 6 fois le diamètre du tube, et une série d’injecteurs d’air de renforcement ont été installés à des intervalles stratégiques pour maintenir la vitesse. Après activation, le système a atteint une vitesse de transport constante de 10,5 tonnes par heure, légèrement supérieure à l’objectif de conception. L’équipe de contrôle qualité de la cliente a confirmé que la cassure des granulés était inférieure à 0,1 %, bien meilleure que la norme industrielle de 0,5 %. Le niveau de bruit a également diminué à 75 dB(A) à 1 mètre, répondant aux exigences environnementales de l’atelier.
L’entreprise de plastiques de Tianjin exprime une grande satisfaction concernant le projet. Le manager de production a noté que le système de transport de granulés de plastique en phase diluée a considérablement amélioré la stabilité de leurs processus de moulage par injection, car un flux de matériaux constant élimine les fluctuations de température de la molaire et le temps de cycle. L’entreprise a depuis étendu sa collaboration avec Shandong Headpowder Engineering Co., Ltd. pour inclure des lignes de transport de matières premières plastiques supplémentaires pour un nouveau atelier d’extrusion. Ce cas montre l’efficacité de la technologie en phase diluée pour gérer des matériaux granuleux sensibles sans compromettre la capacité ou la qualité. Pour toute entreprise cherchant des solutions de transport pneumatique fiables, Shandong Headpowder Engineering Co., Ltd. offre une ingénierie complète, la fabrication et le service après-vente depuis son siège en Shandong, en Chine.
Pour plus de détails sur ce projet ou pour discuter de vos propres besoins de transport de granulés de plastique en phase diluée, veuillez contacter le manager du projet : Manager Zhang. Vous pouvez le contacter via WeChat au 15662777102. Shandong Headpowder Engineering Co., Ltd. s’engage à fournir les solutions de transport de matières premières plastiques et d’ingénierie de transport de matériaux granuleux en phase diluée de la plus haute qualité, adaptées à vos besoins de production spécifiques. N’hésitez pas à contacter Manager Zhang pour une consultation gratuite et un devis.
