Dans l’industrie photovoltaïque en évolution rapide, un traitement efficace et sûr des matières premières est essentiel pour maintenir la qualité de production et la continuité opérationnelle. Cet étude de cas se concentre sur la mise en œuvre réussie d’un système de transport pneumatique à circulation d’azote pour la poudre de silicium d’une entreprise leader dans le secteur photovoltaïque située à Shijiazhuang, province du Hebei. Le projet a été entièrement conçu et livré par Shandong Headpowder Engineering Co., Ltd. (appelée headpowder), un fournisseur spécialisé basé dans le Shandong, Chine. Le système a été conçu pour relever les défis uniques liés au transport de la poudre de silicium fin sous conditions d’atmosphère inerte, garantissant zéro oxydation, une émission minimale de poussière et une efficacité de transport élevée.
Le client, un important producteur de cellules solaires et de modules à Shijiazhuang, avait besoin d’une solution fiable de manutention des matériaux pour sa poudre de silicium. La poudre de silicium, utilisée comme matière première clé dans la production de polysilice et la fabrication de silicium de qualité solaire, est très sensible à l’humidité et à l’oxygène. L’exposition à l’air peut provoquer l’oxydation, entraînant une dégradation de la qualité et une augmentation des impuretés. Les méthodes de transport ouvertes traditionnelles posaient des risques de contamination, d’explosion de poussière et de perte de matériau. Le client avait besoin d’un système de transport en boucle fermée protégé par azote capable de maintenir un environnement pur et inerte tout au long du processus de transport.
De plus, le système devait gérer des taux de flux élevés, accommoder différentes tailles de particules et fonctionner avec le minimum de maintenance. Le client a également souligné la nécessité d’une efficacité énergétique et de la conformité aux normes de sécurité strictes pour le traitement de poussières combustibles. Après avoir évalué plusieurs fournisseurs, ils ont choisi headpowder en raison de son expertise éprouvée en transport pneumatique pour l’industrie photovoltaïque et de sa technologie de circulation d’azote personnalisée.

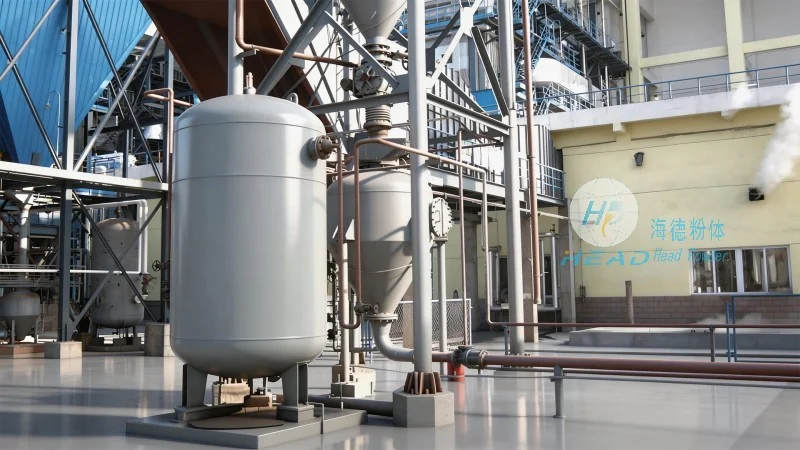

Cet exemple de transport de poudre de silicium avec azote montre l’intégration d’une ligne de transport pneumatique entièrement fermée avec un circuit de recyclage d’azote. Le système comprend un distributeur de réservoir de pression, un réseau de tuyauterie dédié, une unité d’approvisionnement en gaz azote, un séparateur cyclonique, un filtre à sac et un panneau de contrôle. L’innovation centrale est le mécanisme de circulation d’azote : après que la poudre de silicium soit transportée vers le silo de destination, le gaz azote est filtré, refroidi et renvoyé à l’entrée, réduisant considérablement la consommation de gaz et les coûts opérationnels.
La section de transport des matériaux photovoltaïques a été conçue pour gérer la poudre de silicium avec une densité de masse d’environ 0,6–0,8 g/cm³ et une distribution de taille de particules de 10–200 mesh. La vitesse de transport a été soigneusement optimisée pour éviter la dégradation des particules tout en maintenant un flux stable. Le système fonctionne à une pression de transport de 0,2–0,4 MPa, avec une capacité de 5–8 tonnes par heure, ajustable selon les besoins de production. Tous les composants en contact avec le matériel sont en acier inoxydable 304 avec une rugosité de surface Ra ≤ 0,8 μm pour prévenir la contamination et faciliter le nettoyage.
Le système de transport protégé par azote est le cœur de ce projet. Contrairement aux méthodes conventionnelles de purge d’azote qui évacuent le gaz après une seule utilisation, ce système recycle l’azote dans un circuit fermé. Le contenu en oxygène dans la ligne de transport est constamment surveillé et maintenu en dessous de 1 % en volume, empêchant efficacement toute oxydation de la poudre de silicium. L’azote est fourni depuis un réservoir de nitrogène liquide, vaporisé puis introduit dans la ligne de transport. Après séparation du matériel à l’endroit de réception, le gaz passe par un filtre haute efficacité avec une précision de filtration de 1 μm pour éliminer toutes les fines particules restantes. L’azote nettoyé est ensuite récompressé et refroidi avant d’être renvoyé au système. Cette conception réduit la consommation d’azote de jusqu’à 60 % par rapport aux systèmes à boucle ouverte, diminuant significativement les coûts opérationnels du client.
La sécurité est une préoccupation majeure lors du traitement de la poudre de silicium combustible. Le système est équipé de vannes électrocutantes, de dispositifs de décharge de pression et d’un interlock de protection inerte par azote qui coupe automatiquement le transport si le niveau d’oxygène dépasse le seuil fixé. L’électricité statique est atténuée par des câbles de grounding et des tuyaux conducteurs. Tout le système respecte les normes ATEX et GB chinoises pour la protection contre les explosions de poussière, offrant un environnement de travail sûr pour les opérateurs.
Depuis la mise en service, le système fonctionne depuis plus de 12 mois avec un taux de fiabilité de 99,5 %. La qualité de la poudre de silicium reste constante, sans augmentation mesurable du contenu en oxygène ou des impuretés. Le client a rapporté une réduction de 35 % dans la perte de matériel par rapport à ses installations précédentes de convoyeur à cuvette et de convoyeur à vis. La consommation d’énergie a également été réduite de 20 % grâce aux paramètres de transport optimisés et à la fonction de recyclage d’azote. Les exigences de maintenance sont minimes, avec des inspections régulières des éléments de filtre et des joints de vannes tous les 3 mois.
Le projet a été livré à temps et dans le budget, grâce à la collaboration étroite entre l’équipe de conception de headpowder et les gestionnaires des installations du client. Le système de contrôle s’intègre parfaitement avec le SCADA existant de l’usine, permettant un suivi à distance de paramètres clés tels que la pression, le débit, la pureté de l’azote et le niveau de matériel. Le client a commandé une deuxième ligne pour son nouveau atelier de production, actuellement en installation.
Basée au Shandong, Chine, Shandong Headpowder Engineering Co., Ltd. (nom de marque headpowder) possède une grande expérience dans la conception et la fabrication de systèmes de transport pneumatique pour les industries photovoltaïque, batterie lithium, chimie et alimentaire. Notre équipe propose des services complets incluant l’étude de faisabilité, la conception du système, la fabrication des équipements, la supervision de l’installation et le soutien post-vente. Pour ce projet de circulation d’azote pour la poudre de silicium, nous avons combiné nos algorithmes de transport pneumatique propriétaires avec des composants éprouvés sur le terrain pour offrir une solution répondant aux exigences de pureté et de sécurité les plus stricts.
