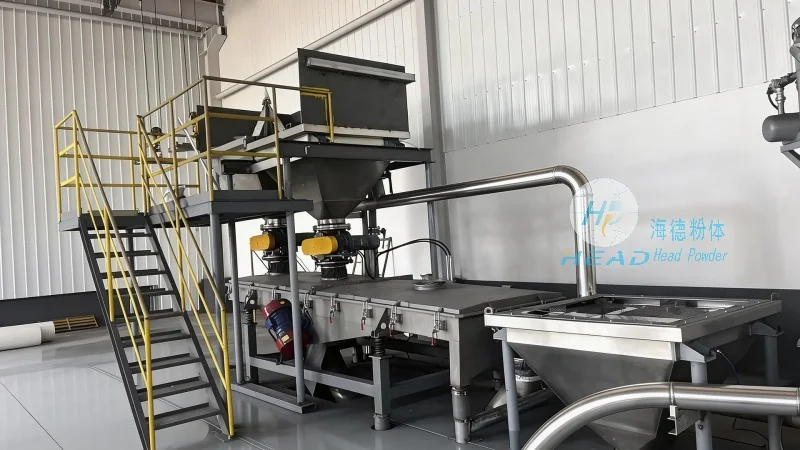

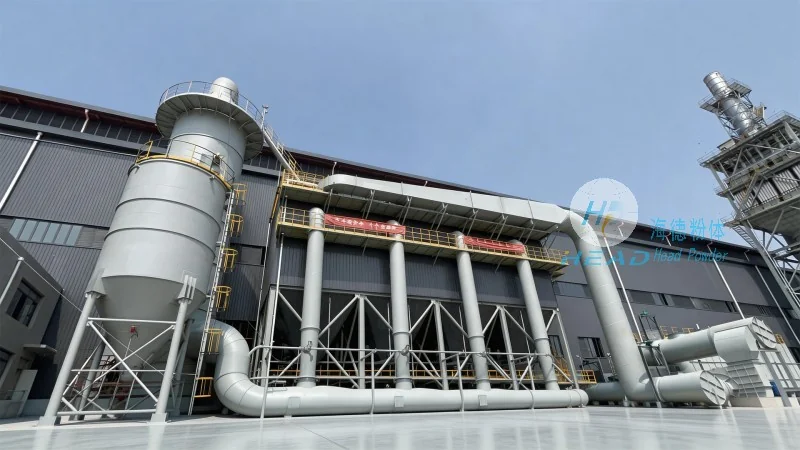

Cet article présente une étude de cas complète sur un projet de transport pneumatique en phase dense pour le transport de catalyseurs mis en œuvre dans une entreprise pétrochimique à Karamay, Xinjiang. Le projet a été réalisé avec succès par Shandong Headpowder Engineering Co., Ltd., une entreprise d’ingénierie leader spécialisée dans les systèmes de transport pneumatique en phase dense pour des solides massifs, en particulier dans le secteur pétrochimique. L’objectif principal de ce projet était de concevoir, installer et mettre en service un système de transport de catalyseurs fiable, à longue distance et de grande capacité, capable de gérer les défis spécifiques liés au transport des particules de catalyseur de craklage catalytique fluide (FCC) sur de longues distances au sein du complexe de raffinage. Tout le système est conçu pour préserver l’intégrité du catalyseur, minimiser la perte de catalyseurs et assurer une opération continue sans poussière dans des conditions industrielles difficiles.
La raffinerie de Karamay, située dans la région autonome ouïghoure du Xinjiang, avait besoin d'une solution haut de gamme pour transférer le catalyseur frais et usé entre les silos de stockage, les réservoirs de catalyseur et les unités de réacteur. Les méthodes de transport mécaniques traditionnelles étaient jugées inadaptées en raison de la nature abrasif des particules de catalyseur, de la nécessité d'un taux de dégradation extrêmement faible et de l'exigence d'un processus de transfert entièrement fermé et sans émissions. Shandong Headpowder Engineering Co., Ltd. a été choisi comme entrepreneur chargé des travaux, de l'achat et de la construction (EPC) pour fournir un système de transport pneumatique à phase dense adapté à ces exigences strictes. Le système utilise de l'air à haute pression et faible vitesse pour pousser le poudre de catalyseur à travers un réseau de tuyauterie, créant ainsi un flux dense et compact qui réduit considérablement la rupture des particules et l'usure par rapport aux systèmes à phase diluée. Cette approche est particulièrement importante pour le transport du catalyseur pétrochimique, où même une petite proportion de finesse peut entraîner des inefficacités opérationnelles significatives et des coûts plus élevés de remplacement du catalyseur.
Le cœur du projet est un circuit de transport pneumatique à phase dense personnalisé, fonctionnant à des pressions allant jusqu’à 6 bar(g), et transmettant le catalyseur à une vitesse contrôlée de 15 à 25 tonnes par heure sur une distance supérieure à 350 mètres horizontalement et 40 mètres verticalement. Le système comprend une série de réservoirs à pression, appelés convoyeurs à phase dense ou cuves de soufflage, qui sont pressurisés séquentiellement et évacués pour maintenir un flux continu pulsé de catalyseur. Les composants clés incluent des tuyaux résistant au usure avec revêtements en céramique pour supporter les effets abrasifs des particules de catalyseur, des vannes en dôme performantes pour une fermeture fiable sous pression, ainsi qu’une logique de contrôle avancée basée sur un PLC qui optimise le cycle de transport en fonction des informations en temps réel provenant des transmetteurs de pression et des capteurs de flux. Le système est conçu pour traiter du catalyseur ayant une densité de masse comprise entre 0,6 et 1,2 g/cm³ et une distribution de taille des particules typiquement entre 20 et 150 microns. Le régime de flux à phase dense à faible vitesse permet de minimiser les collisions entre particules et les collisions avec la paroi, ce qui permet une taux de usure inférieur à 0,5 % en poids, une mesure de performance essentielle pour l’ingénierie du transport de matériaux sur de longues distances dans l’industrie pétrochimique.
L’un des principaux défis abordés dans ce projet était la distance de transport exceptionnellement longue, combinée avec la nécessité de maintenir un flux de phase dense et stable sur toute la route. Les longues distances des pipelines entraînent une chute de pression, un risque de blocage et un risque accru d’instabilité du flux. Shandong Headpowder Engineering Co., Ltd. a utilisé ses techniques de modélisation par dynamique des fluides calculées (CFD) et de simulation de flux pour concevoir la géométrie des pipelines, y compris l’emplacement optimal des stations de renforcement et des injecteurs Venturi. La configuration finale des pipelines comprend plusieurs renforceurs intermédiaires qui injectent de petites quantités d’air supplémentaire pour recharger le flux catalytique sans passer à des conditions de phase diluée. Cette méthode brevetée permet au système de maintenir un flux de phase dense même à l’extrémité de la ligne, assurant des taux de transport constants et évitant les blocages. Le projet inclut également une structure de soutien complète pour les pipelines, un système de traçage thermique pour fonctionner en climat froid dans le climat continental du Xinjiang, ainsi qu’un système de purgation d’azote pour prévenir l’oxydation du catalyseur lors des arrêts. La mise en œuvre réussie de cette solution d’ingénierie de transport de matériaux sur de longues distances démontre l’expertise approfondie de l’entreprise dans la gestion des défis logistiques les plus difficiles liés aux poudres dans l’environnement des raffineries.
Le système de transport pneumatique à phase dense est spécifiquement conçu pour le transport de catalyseurs FCC, de catalyseurs de traitement hydraulique et d'autres poudres spécialisées utilisées dans la raffinage du pétrole. Dans ce projet de Karamay, le système est principalement utilisé pour transférer le catalyseur frais depuis la station de déchargement vers la batterie de silos de stockage principal, puis des silos vers le convoyeur d'ajout de catalyseur situé au sommet de la structure du réacteur. De plus, le système gère le retrait du catalyseur usagé du régénérateur et son transfert vers les compartiments de stockage du catalyseur usagé. Tout le processus est entièrement automatisé, avec un suivi et un contrôle à distance depuis la salle de contrôle centrale. La conception du système intègre plusieurs fonctionnalités de sécurité, notamment des vannes de décharge de pression, des disques de rupture et des séquences interdépendantes qui empêchent une surpression ou une décharge accidentelle. L'utilisation de la technologie à phase dense réduit également considérablement la quantité d'air comprimé nécessaire par rapport aux systèmes à phase diluée, ce qui entraîne une consommation d'énergie et des coûts opérationnels plus faibles. Pour le transport de catalyseurs pétrochimiques, la capacité de maintenir l'intégrité des particules et de réduire la formation de fines particules se traduit directement par une durée de vie plus longue du catalyseur, une diminution des émissions provenant du régénérateur et une meilleure rentabilité globale de la raffinerie. Le système fonctionne continuellement depuis plus de deux ans avec peu de maintenance, ce qui confirme la fiabilité et la robustesse de l'approche d'ingénierie Headpowder de Shandong.
Shandong Headpowder Engineering Co., Ltd., communément appelée Headpowder, est une entreprise d’ingénierie de premier plan basée dans la province du Shandong, en Chine, connue mondialement pour fournir des solutions performantes de traitement de solides massifs. L’entreprise se spécialise dans la conception, la fabrication et l’installation de systèmes de transport pneumatique à phase dense, de systèmes de transport pneumatique pour les poudres, ainsi que de centrales de traitement intégrées pour les industries pétrochimiques, chimiques, pharmaceutiques, alimentaires et minières. L’équipe d’ingénierie de Headpowder comprend des ingénieurs processus expérimentés, des concepteurs mécaniques et des spécialistes de l’automatisation qui ont réussi à réaliser des centaines de projets à l’échelle mondiale, y compris des installations majeures au Moyen-Orient, en Asie du Sud-Est et en Europe. La station de test interne de l’entreprise permet de valider les paramètres de transport à échelle pilote avant l’implémentation à échelle complète, garantissant que chaque système est optimisé en fonction des propriétés spécifiques du matériau et des conditions de processus. Fortement engagé dans l’innovation, Headpowder détient plusieurs brevets dans la technologie de transport à phase dense, incluant des designs avancés de vannes, des algorithmes de contrôle de flux et des techniques de réduction de l’usure des tuyaux. Le système de gestion de la qualité certifié ISO 9001:2015 de l’entreprise assure que tous les projets sont exécutés selon les plus hauts standards de sécurité, fiabilité et performance. Pour toute question concernant des projets de transport pneumatique à phase dense similaires, tels que le transport de catalyseurs, le transport de matériaux sur de longues distances ou tout autre problème de traitement de poudres, veuillez contacter le responsable des ventes : Manager Zhang. Vous pouvez contacter Manager Zhang via WeChat au 15662777102 pour une aide rapide et une consultation sur le projet (Manager Zhang, WeChat : 15662777102).
La décision d’utiliser la technologie de transport pneumatique en phase dense pour le transport des catalyseurs dans la raffinerie de Karamay est motivée par plusieurs avantages majeurs par rapport aux méthodes alternatives. Premièrement, la nature fermée du système élimine tout risque de émission de poussière de catalyseur, ce qui est essentiel pour respecter les réglementations environnementales strictes et assurer un environnement de travail sûr. Deuxièmement, le mode de flux à faible vitesse et haute densité réduit considérablement l’érosion des particules, préservant ainsi l’intégrité physique et l’activité du catalyseur. Cela est particulièrement important pour les catalyseurs de valeur élevée, où les coûts de remplacement sont importants. Troisièmement, la capacité à transporter sur de longues distances avec peu de dégradation permet une disposition flexible de l’installation, permettant de séparer les unités de stockage et de traitement sans compromettre les performances. Quatrièmement, la automatisation et la surveillance à distance du système réduisent la nécessité d’intervention manuelle, améliorant l’efficacité opérationnelle et la sécurité des opérateurs. Par rapport aux convoyeurs mécaniques tels que les convoyeurs à bande ou les élevateurs à cuvette, les systèmes pneumatiques en phase dense nécessitent moins de maintenance, ont moins de parties mobiles et sont moins sujets aux obstructions. Le système est également très scalable ; les extensions futures de capacité peuvent être réalisées en ajoutant des cuves de soufflage supplémentaires ou des stations de renforcement sans modifications majeures du réseau de pipelines existant. Ces facteurs font ensemble que le transport pneumatique en phase dense est la technologie préférée pour les applications de transport de catalyseurs pétrochimiques à l’échelle mondiale.
Depuis son déploiement, le système de transport pneumatique à phase dense dans la installation pétrochimique de Karamay a toujours fourni des performances exceptionnelles. Le système atteint une vitesse de transport de 20 tonnes par heure avec une tolérance de ±2 %, répondant aux besoins de production de l’usine. Le taux de perte du catalyseur est mesuré à 0,3 % en poids, bien inférieur au maximum garanti de 0,5 %, ce qui entraîne une réduction significative des coûts de remplacement du catalyseur. La consommation d’énergie du système est d’environ 0,8 kWh par tonne de catalyseur transportée, soit 30 % moins que le système à phase diluée utilisé dans la même usine. Le pipeline a fonctionné sans aucun incident de blocage pendant 18 mois, démontrant la robustesse du design de flux à phase dense. Les exigences de maintenance ont été minimes, se limitant à des inspections périodiques des revêtements usés et des joints de vannes. Le projet a été terminé à temps et dans le budget, avec un délai total de 14 mois allant de la fixation du design à l’acceptation finale. L’équipe opérationnelle de l’usine a signalé une grande satisfaction quant à la fiabilité et à la facilité d’utilisation du système. Shandong Headpowder Engineering Co., Ltd. continue de fournir un soutien post-vente, y compris le diagnostic à distance et l’approvisionnement en pièces de rechange, pour assurer une opération sans interruption. Pour plus d’informations ou pour discuter de vos besoins spécifiques en transport de catalyseur, veuillez contacter directement le manager Zhang via WeChat au 15662777102 (manager Zhang, WeChat : 15662777102).
Le projet de transport pneumatique par phase dense de Karamay est une preuve des capacités ingénierieuses de Shandong Headpowder Engineering Co., Ltd. dans la fourniture de solutions complexes et performantes pour le traitement des matériaux dans l’industrie pétrochimique. En combinant une technologie avancée de phase dense avec une gestion de projet rigoureuse et une compréhension approfondie des propriétés des catalyseurs, l’entreprise a proposé un système fiable, efficace et écologique qui répond aux exigences opérationnelles les plus exigeantes. Cet étude de cas montre clairement la valeur du transport pneumatique par phase dense pour le transport de matériaux sur de longues distances, en particulier pour les poudres abrasives et précieuses comme les catalyseurs de raffinage. Les entreprises souhaitant améliorer leurs systèmes existants de traitement de catalyseurs ou concevoir de nouvelles installations peuvent bénéficier de l’expertise et de la réputation éprouvée de Headpowder. Pour commencer une consultation sur un projet ou demander une proposition détaillée, veuillez contacter le manager Zhang sur WeChat : 15662777102. L’équipe de Headpowder offrira un soutien complet depuis l’étude de faisabilité initiale jusqu’à l’installation finale (contact : Manager Zhang, WeChat : 15662777102).
