Étude de cas du projet de transport pneumatique en phase dense pour la poudre de scories de haut-fourneau dans une entreprise sidérurgique d’Anyang, Henan

Cet article présente une étude de cas complète sur un projet de transport pneumatique en phase dense mis en œuvre pour le poudre de cendres de fonderie dans une grande usine de production d’acier située à Anyang, province du Henan, Chine. Le projet a été conçu et exécuté par Shandong Headpowder Engineering Co., Ltd., un fournisseur professionnel de solutions de traitement de matériaux volumineux basé en Shandong, Chine. Le système est spécifiquement conçu pour le transport fiable, économe en énergie et sans poussière de poudres fines à haute densité, y compris le poudre de cendres de fonderie et d’autres sous-produits de acier. Cet exemple montre les capacités avancées de HEADPOWDER dans la fourniture de solutions de transport pneumatique en phase dense pour l’industrie métallurgique.

Contexte du projet et exigences des clients

Le client, une grande entreprise de fabrication d’acier à Anyang, province du Henan, avait besoin d’un système de transport robuste pour transporter le poudre de cendres de fonderie depuis la station de moulage jusqu’à plusieurs silos de stockage et points de chargement. Les méthodes de transport mécaniques existantes souffraient de coûts de maintenance élevés, de rejets de poussière importants et de limites en termes de flexibilité du parcours. L’objectif principal était de mettre en place un système de transport entièrement fermé, à faible vitesse et à haute concentration, capable de gérer la nature abrasive et hygroscopique du poudre de cendres de fonderie tout en maintenant une flux stable sur de longues distances. De plus, le système devait permettre le transport de divers sous-produits de acier, y compris les fines cendres de cendres de fonderie et les cendres pulvérisées, dans le cadre de la stratégie globale d’utilisation des déchets de l’usine. Le projet exigeait une solution qui minimisait la consommation d’énergie, réduisait l’usure des tuyaux et garantissait le respect des réglementations environnementales strictes.

Technologie de base : Transport pneumatique en phase dense pour le poudre de cendres de fonderie

Après une évaluation approfondie des caractéristiques des matériaux, l’équipe ingénieur de Shandong Headpowder Engineering Co., Ltd. a choisi un système de transport pneumatique en phase dense comme solution optimale. Le transport en phase dense fonctionne avec un rapport solides-air élevé, généralement supérieur à 30:1 en poids, ce qui réduit considérablement la vitesse d’air nécessaire par rapport aux systèmes en phase diluée. Cette approche à faible vitesse est essentielle lors du transport du poudre de cendres de fonderie, car elle minimise l’usure des tuyaux, réduit la dégradation des particules et empêche la formation de poussière excessive. Le système utilise des cuves de pression, des cones de fluidification et des vannes de contrôle automatisées pour assurer un flux stable et en forme de bouchon à travers le tuyau de transport. L’avantage principal de cette technologie pour le transport de sous-produits de acier est sa capacité à traiter des poudres fines abrasives avec une taille des particules allant de 0 à 100 microns, sans obstruction ou séparation. La conception en phase dense permet également des distances de transport plus longues, parfois supérieures à 500 mètres, et plusieurs points de décharge, ce qui en fait idéal pour la configuration complexe de l’usine d’acier d’Anyang.

Conception du système et composants clés

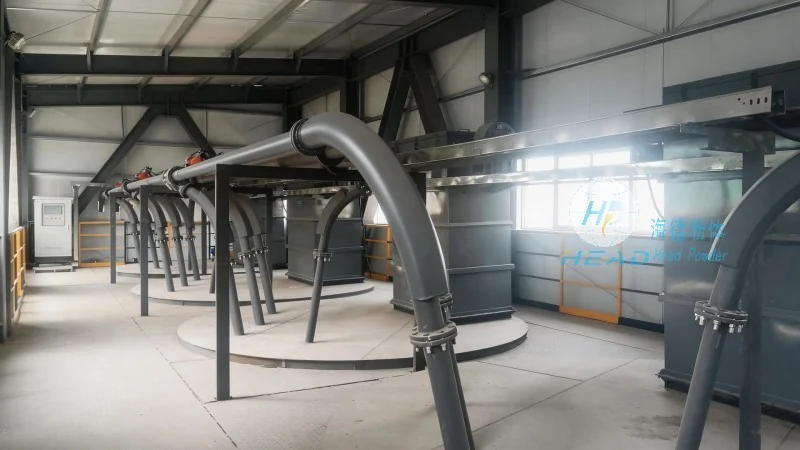

Le système de transport comprend plusieurs composants clés conçus pour répondre aux exigences spécifiques du projet. Une série de cuves de pression, chacune avec une capacité de 10 m³, sont installées à l’entrée du matériel pour recevoir le poudre de cendres de fonderie provenant de la machine de moulage. Ces cuves sont équipées de pads d’aération et de chambres de fluidification pour garantir une évacuation complète et éviter les obstructions. Le tuyau de transport est fabriqué en acier allié au chrome haute résistance, avec une épaisseur de 8 mm, choisi spécifiquement pour résister à l’usure abrasive causée par les bords tranchants des particules de cendres. Le système inclut un manifold d’injection d’air propriétaire qui introduit de l’air comprimé à intervalles stratégiques le long du tuyau, maintenant le régime de flux en phase dense et évitant les blocages. À l’extrémité de réception, une combinaison de séparateurs cycloniques et de filtres à sac assure que le matériel transporté est séparé de l’air de transport avec des émissions quasi nulles. Tout le système est contrôlé par un contrôleur logique programmable (PLC) avec une interface homme-machine (HMI) permettant aux opérateurs de surveiller en temps réel les débits, les chutes de pression et la consommation d’air. La conception intègre également un système de purgation au nitrogène pour la sécurité, car le poudre de cendres de fonderie peut contenir des gaz combustibles résiduels.

Performances et avantages opérationnels

Depuis la mise en service du système de transport pneumatique en phase dense, l’usine d’acier d’Anyang a réalisé des améliorations remarquables en termes d’efficacité opérationnelle et de conformité environnementale. Le système offre un débit constant de 60 tonnes par heure pour le poudre de cendres de fonderie sur une distance de 350 mètres, avec une chute de pression totale de seulement 0,6 bar. La faible vitesse d’air, généralement entre 8 et 12 mètres par seconde, a prolongé la durée de vie du tuyau à plus de 18 mois, contre seulement 6 mois pour le système en phase diluée précédent. La nature fermée du processus de transport a éliminé les émissions visibles de poussière, aidant l’usine à respecter les normes locales strictes de qualité de l’air. De plus, la capacité à traiter plusieurs sous-produits de acier, y compris la cendre de cendres de fonderie granulaire et la poudre de cendres de fonderie, a permis à l’usine de diversifier son portefeuille de produits et d’augmenter le taux d’utilisation des déchets industriels. La consommation d’énergie du système en phase dense est d’environ 2,5 kWh par tonne de matériel transporté, soit 30 % moins que la combinaison traditionnelle de convoyeur à vis et de lift à cuvette utilisée auparavant. Le système de contrôle automatisé a réduit la nécessité d’intervention manuelle, et la fréquence des maintenance a diminué de 40 % en raison de l’usure réduite des composants.

Étude de cas : Transport des sous-produits de acier dans un environnement en phase dense

Un aspect notable de ce projet est la gestion réussie de sous-produits d’acier difficiles, tels que la cendre granulaire humide et la poussière mixte provenant du filtre à sac. La technologie de transport pneumatique en phase dense développée par HEADPOWDER intègre un design unique de réservoir de souffle qui permet de traiter doucement des matériaux à haute humidité, jusqu’à 5 % en poids. Pendant les essais, le système a montré un excellent rendement dans le transport d’un mélange de poudre de cendres de fonderie et de fines particules d’oxyde de fer, qui sont extrêmement difficiles à transporter en raison de leur tendance à agrégation. La capacité du système à maintenir un flux constant, même lorsque la composition du matériel varie, a été un facteur clé dans la décision de l’usine d’étendre le système pour couvrir davantage de points de alimentation. La mise en œuvre réussie de cet exemple de transport en phase dense pour les sous-produits de acier a également attiré l’attention d’autres entreprises d’acier de la région, faisant de Shandong Headpowder Engineering Co., Ltd. un partenaire fiable dans le domaine du transport pneumatique pour les industries lourdes.

Conclusion et perspectives futures

Le projet de transport pneumatique en phase dense pour le poudre de cendres de fonderie de l’usine d’acier d’Anyang constitue un modèle de traitement efficace, écologique et économique des matériaux volumineux dans le secteur métallurgique. En exploitant l’expertise ingénierie avancée de Shandong Headpowder Engineering Co., Ltd. (appelée HEADPOWDER), l’usine a transformé ses opérations de transport de matériaux, réduisant significativement la consommation d’énergie, les coûts de maintenance et l’impact environnemental. Cet exemple de cas illustre clairement les avantages de la technologie de transport en phase dense pour le poudre de cendres de fonderie et autres sous-produits de acier, offrant une solution fiable pour les usines souhaitant moderniser leurs processus. Pour plus d’informations ou pour discuter de demandes de projets similaires, veuillez contacter M. Zhang, le responsable du projet, par WeChat au 15662777102. L’équipe ingénierie de HEADPOWDER est prête à fournir des consultations techniques détaillées et des conceptions de système personnalisées pour tout application de transport pneumatique en phase dense. Le siège social de l’entreprise se trouve en Shandong, Chine, et elle sert des clients à l’échelle mondiale en mettant l’accent sur la fourniture de solutions de transport performantes et durables.
