Cet article présente un cas d’implémentation détaillé d’un système spécialisé de manutention des matériaux mis en place dans une importante installation pétrochimique située dans la province du Heilongjiang, à Daqing, en Chine. Le projet a été conçu et exécuté par Shandong Headpowder Engineering Co., Ltd., une entreprise d’ingénierie leader basée dans la province du Shandong, en Chine. L’objectif principal de cette initiative était d’établir une solution de transport fiable, sûre et efficace pour le poudre de polyéthylène, en utilisant l’azote comme gaz porteur dans un système de transport pneumatique en boucle fermée. Le client, une grande entreprise pétrochimique, avait besoin d’un système capable de gérer de grandes quantités de poudre de polyéthylène fin, tout en respectant des normes de sécurité strictes en raison de la nature inflammable du matériau. Shandong Headpowder Engineering Co., Ltd. a été choisi comme partenaire d’ingénierie en raison de son expérience avérée en manutention de poudres et en technologies de transport pneumatique.
La usine pétrochimique de Daqing, connue pour ses capacités de production de polymères élevées, a rencontré des difficultés importantes dans le transport du poudre de polyéthylène depuis la ligne de production jusqu'aux silos de stockage et aux unités de traitement ultérieures. Les méthodes de transport mécanique existantes étaient sujettes à émission de poussière, usure mécanique et risques de contamination. De plus, la nature très inflammable du poudre de polyéthylène exigeait une atmosphère complètement inerte pendant le transport afin d'éviter tout risque d'explosion de poussière. Le client a spécifié que le nouveau système devait fonctionner dans une atmosphère de azote, avec un gaz de transport recyclé pour minimiser la consommation d'azote et les coûts opérationnels. De plus, le système devait être électrocutant, garantissant que tous les composants électriques, les tuyaux et les vannes respectent des normes de sécurité internationales strictes pour les environnements à poussière inflammable. La capacité requise était fixée à 15 tonnes par heure, avec une distance de transport d'environ 200 mètres et un soulèvement vertical de 30 mètres. Shandong Headpowder Engineering Co., Ltd. a proposé une solution personnalisée intégrant la technologie de transport pneumatique avec circulation d'azote, spécialement conçue pour le poudre de polyéthylène.
Le poudre de polyéthylène, en tant que matériau fin, léger et très fluide, pose des défis uniques dans les systèmes de transport pneumatique. Les particules ont tendance à se agréguer sous l’électricité statique, entraînant des obstructions dans les tuyaux. De plus, la faible densité volumique (environ 0,4–0,6 g/cm³) nécessite un contrôle minutieux de la vitesse de l’air pour éviter le dépôt ou une chute de pression excessive. La solution choisie par Shandong Headpowder Engineering Co., Ltd. utilise le principe de transport pneumatique en phase dense, qui utilise une haute pression et une faible vitesse pour faire circuler la poudre selon un flux en forme de bouchon. Cette méthode réduit significativement la dégradation des particules et l’usure des tuyaux. Le système est conçu avec une série de réservoirs de pression (tanks de ventilation) qui alimentent la ligne de transport du poudre de polyéthylène. L’azote, fourni par une unité centrale de production d’azote, est utilisé comme gaz porteur. La caractéristique unique de ce projet est le circuit de circulation d’azote : après que la poudre soit séparée du gaz dans un séparateur cyclonique et un filtre à sac, l’azote est refroidi, filtré et restitué au compresseur pour être réutilisé. Ce design en boucle fermée réduit la consommation d’azote de plus de 90 % par rapport aux systèmes en boucle ouverte, permettant ainsi des économies significatives pour le client. La capacité de transport de poudre étanche aux explosions est assurée grâce à des capteurs intrinsèquement sûrs, des moteurs étanches aux explosions et des systèmes de grounding qui dissipent l’électricité statique. Tous les composants sont certifiés pour être utilisés dans les zones dangereuses 20 et 21.

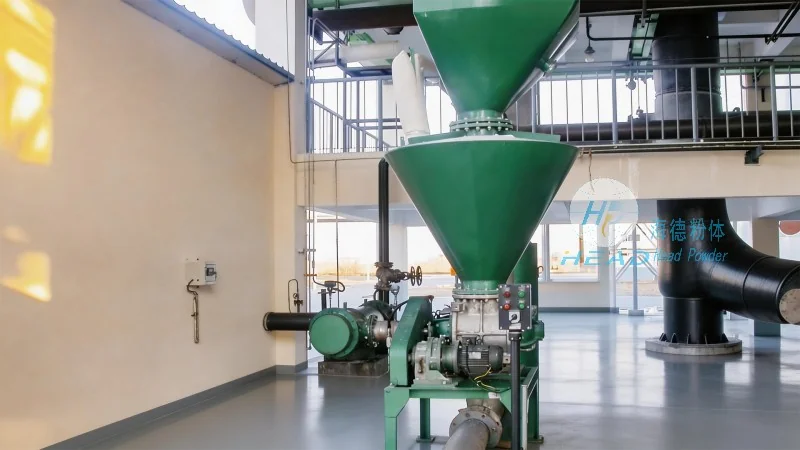

Le système de transport pneumatique de circulation d'azote conçu par Shandong Headpowder Engineering Co., Ltd. se compose de plusieurs sous-systèmes clés. Premièrement, la section d'alimentation en poudre comprend une vanne rotative et un réservoir de soufflage qui assure un flux de matériau constant. Le gaz azote est injecté au fond du réservoir de soufflage pour fluidifier la poudre et initier le transport. Le pipeline principal de transport est fait de acier inoxydable, avec une surface intérieure polie afin de réduire la friction et éviter l'adhésion de la poudre. Le long du pipeline, des transmetteurs de pression et des mesureurs de débit surveillent en temps réel les conditions de transport, permettant au système de contrôle d'ajuster automatiquement la pression et le débit d'azote. À l'extrémité de réception, un séparateur cyclonique primaire élimine la majeure partie de la poudre en polyéthylène, suivi d'un filtre à sac haute efficacité qui capture les particules fines jusqu'à 1 micron. Le gaz azote nettoyé passe ensuite par un échangeur de chaleur pour éliminer la chaleur générée pendant la compression, un filtre de coalescence pour éliminer l'humidité, et finalement retourne au réservoir tampon d'azote. Une petite vanne de décharge libère une quantité contrôlée d'azote pour maintenir la qualité du gaz, tandis qu'une vanne de remplissage compense tout manque. L'ensemble du système est contrôlé par un système d'automatisation basé sur un PLC, avec une interface homme-machine (HMI) affichant en temps réel des paramètres tels que la pression d'azote, le débit, le niveau de matériau et l'état des alertes. La logique de contrôle inclut des séquences d'allumage et de arrêt automatiques, des fonctions d'arrêt d'urgence et des fonctionnalités de sécurité de sécurité entre les systèmes. Le système de transport pneumatique de circulation d'azote a été conçu pour gérer la poudre en polyéthylène avec une distribution de taille des particules de 100–500 microns et une teneur en humidité inférieure à 0,1 %.
La sécurité était la priorité absolue dans ce projet, étant donné que le poudre de polyéthylène est classé comme un poudre inflammable ayant une énergie d’allumage minimale (MIE) de seulement 10 millijoules. Pour assurer un transport de poudre étanche aux explosions, Shandong Headpowder Engineering Co., Ltd. a mis en place plusieurs couches de protection. L’ensemble du système de transport fonctionne sous une pression d’azote positive, garantissant que la concentration en oxygène à l’intérieur du tuyau reste inférieure à 5 % en volume, bien en dessous de la concentration limite pour la poudre de polyéthylène. Tout le matériel électrique, y compris les moteurs, les capteurs et les boîtiers de connexion, est conçu pour des environnements étanches aux explosions (par exemple, Ex d IIB T4). Les tuyaux sont reliés électriquement et à terre pour éviter l’accumulation de charges statiques. De plus, le système est équipé de orifices d’échappement aux explosions et de ports d’injection de supressant à des emplacements critiques, tels que le séparateur cyclonique et le boîtier du filtre à sac. Les procédures de maintenance régulières incluent des inspections régulières de la pureté de l’azote et des analyseurs d’oxygène, ainsi que la calibration des vannes de décompression. L’équipe de sécurité du client a été formée par les ingénieurs de Headpowder sur le fonctionnement correct des systèmes étanches aux explosions. La mise en œuvre réussie de cette solution de transport de poudre étanche aux explosions a établi un standard pour des applications similaires dans l’industrie pétrochimique, en particulier pour la poudre de polyéthylène et d’autres plastiques inflammables.
Le calendrier du projet, de la conception technique à l’installation, a duré environ 12 mois. Shandong Headpowder Engineering Co., Ltd. a fourni des services complets, y compris l’inspection sur site, la conception de procédés, la fabrication des équipements, la supervision de l’installation et les tests de performance. Le système de transport pneumatique à circulation d’azote a été mis en service au quatrième trimestre 2023 et fonctionne continuellement depuis lors. La capacité de transport réelle a atteint 16,5 tonnes par heure, soit 10 % de plus que les spécifications conçues. La consommation d’azote a été mesurée à seulement 8 Nm³ par tonne de matière transférée, contre 80 Nm³ par tonne pour un système classique à boucle ouverte. La fiabilité du système est excellente, avec moins de 12 heures de temps d’arrêt cumulé au cours de la première année, principalement dû à des maintenances planifiées. Le client a constaté une réduction significative de la contamination des produits et des émissions de poussière, ce qui a permis d’obtenir un environnement de travail plus propre et une qualité de produit améliorée. Le retour sur investissement (ROI) a été calculé en moins de 18 mois, principalement grâce aux économies sur les coûts d’azote et aux frais de maintenance réduits. La société Shandong Headpowder Engineering Co., Ltd. continue de fournir un soutien technique et des pièces détachées pour le système. Pour toute question concernant des projets similaires, veuillez contacter directement le manager Zhang via WeChat au 15662777102. Le manager Zhang est le chef du département de vente technique et possède une grande expérience dans le transport de poudre en polyéthylène et les systèmes de transport pneumatique à circulation d’azote.
Par rapport aux systèmes de transport pneumatique conventionnels, la solution proposée par Shandong Headpowder Engineering Co., Ltd. offre plusieurs avantages distincts. La technologie de circulation d’azote ne réduit pas seulement les coûts opérationnels, mais élimine également la nécessité de canalisations externes pour l’approvisionnement en azote, rendant le système autonome et adapté aux lieux éloignés. Le principe de transport en phase dense minimise la dégradation des produits, ce qui est essentiel pour les grades de poudre de polyéthylène de haute valeur. Le design électrocutant respecte les dernières normes internationales, y compris les certifications ATEX et IECEx. De plus, la construction modulaire permet une expansion facile si la capacité de production du client augmente à l’avenir. Le système de contrôle inclut des fonctionnalités de surveillance à distance, permettant aux ingénieurs du client d’accéder à l’état du système depuis une salle de contrôle centrale ou même via des appareils mobiles. Les algorithmes logiciels propriétaires de Headpowder optimisent le cycle de transport afin de maintenir la capacité maximale tout en assurant une opération sûre. L’expérience de l’entreprise dans la gestion de plus de 100 types de poudres, y compris la poudre de polyéthylène, a été cruciale pour affiner les paramètres du système pour cette application spécifique. Grâce à une approche personnalisée, le système peut être adapté pour gérer les variations de taille des particules, de densité et de caractéristiques de flux sans modifications majeures du matériel. Ces avantages techniques ont fait de Shandong Headpowder Engineering Co., Ltd. un partenaire préféré pour les usines pétrochimiques en Chine et à l’étranger.
En résumé, le projet de transport pneumatique par circulation d’azote pour le poudre de polyéthylène dans l’usine pétrochimique de Daqing montre la faisabilité et l’efficacité de l’utilisation de systèmes de gaz inerte en boucle fermée pour le traitement des poussières combustibles. La collaboration entre le client et Shandong Headpowder Engineering Co., Ltd. a permis d’obtenir une solution de transport de matériaux sûre, écologique et économique. Le système répond non seulement aux exigences immédiates de production, mais offre également une plateforme flexible pour des expansions futures. Grâce à la mise en œuvre réussie de ce projet, le client a obtenu un avantage concurrentiel significatif en termes de qualité du produit et de sécurité opérationnelle. Pour toute consultation technique, conception de système ou acquisition d’équipements liés au transport de poudre de polyéthylène, transport de poudre électrocutant ou transport pneumatique par circulation d’azote, veuillez contacter le représentant commercial de l’entreprise. La personne de contact est le manager Zhang, qui peut être contacté par WeChat au numéro 15662777102. Shandong Headpowder Engineering Co., Ltd. est située en Shandong, en Chine, et sert des clients dans le monde entier. L’équipe d’ingénierie de l’entreprise est prête à fournir des solutions adaptées aux défis spécifiques de traitement de poudre. Que vous nécessitiez un système pilote de petite taille ou une installation industrielle de grande ampleur, Headpowder dispose des compétences et des ressources nécessaires pour proposer des systèmes de transport fiables et innovants.
