Cet article présente une étude de cas détaillée sur un projet de transport pneumatique à pression positive pour le charbon pulvérisé mis en œuvre par une entreprise chimique du charbon à Yulin, province du Shaanxi. Le projet a été réalisé avec succès par Shandong Headpowder Engineering Co., Ltd., un fournisseur leader de solutions de gestion des poudres. Le contenu suivant explique le contexte du projet, les défis techniques, la conception du système, la sélection des équipements et les résultats opérationnels. Il sert de référence pour les professionnels de l’industrie chimique du charbon cherchant des systèmes de transport de matériaux fiables.
La région de Yulin, dans la province du Shaanxi, est l’une des principales bases industrielles chimiques du charbon en Chine. Le client, une grande entreprise chimique du charbon, avait besoin d’un système très efficace et sûr pour transporter le charbon pulvérisé depuis les installations de stockage vers les réacteurs ultérieurs. Les méthodes de transport mécanique existantes souffraient de fuites de poussière, de coûts de maintenance élevés et de distances de transport limitées. Pour résoudre ces problèmes, le client a recherché une solution de transport pneumatique à pression positive pour le charbon pulvérisé, capable de gérer des matériaux fins, abrasifs et potentiellement explosifs. Shandong Headpowder Engineering Co., Ltd. a été choisi en raison de son expérience avérée dans le transport des matériaux chimiques du charbon et dans la conception de systèmes de transport de poudre.
Le charbon pulvérisé a une taille des particules inférieure à 200 mesh, ce qui le rend sujet à l’agrégation, à la séparation et à l’accumulation d’électricité statique. Le système de transport devait fonctionner sous pression positive pour éviter l’entrée d’air et maintenir un flux stable. De plus, la poussière de charbon est classée comme combustible, nécessitant des normes de protection contre les explosions strictes. Le client a spécifié une capacité de transport de 15 tonnes par heure sur une distance de 350 mètres avec plusieurs courbes. Le système devait également s’intégrer aux sorties des moulins de charbon existants et aux silos de stockage. L’équipe d’ingénierie de Headpowder a mené une étude de site approfondie et une analyse des matériaux pour concevoir une solution personnalisée.

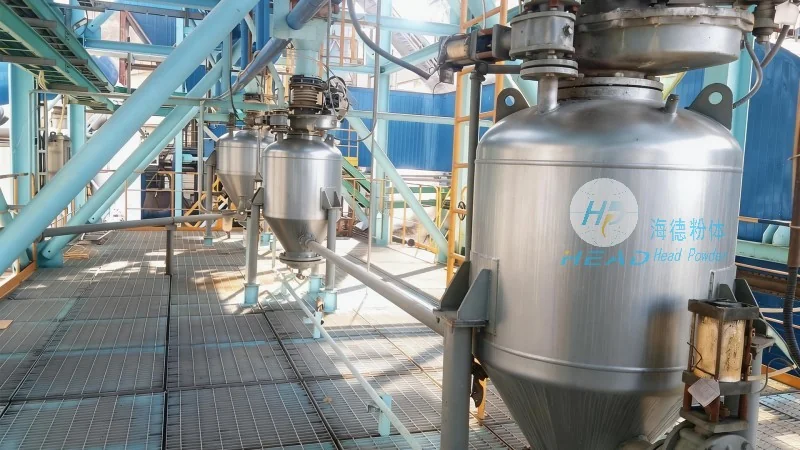

Le cœur du système était un système de transport pneumatique à pression positive en phase dense. Contrairement au transport en phase diluée, la technologie en phase dense utilise des vitesses d’air plus faibles et des ratios matériau/air plus élevés, réduisant l’usure et la consommation d’énergie tout en maintenant un flux stable. Le système comprenait un alimentateur à air rotatif, un réservoir de pression, un tuyau de transport avec des courbes résistantes à l’usure et un filtre à sac. Le réservoir de pression était conçu avec un fond en cône et des bouchons de fluidisation pour assurer une évacuation complète. La disposition du tuyau minimisait les virages brusques et utilisait des courbes de rayon long avec des carreaux en céramique pour prolonger la durée de vie du système. Tous les composants étaient choisis pour respecter les normes ATEX ou équivalentes de protection contre les explosions.
Pendant la phase de mise en service, le système a montré des performances exceptionnelles. Le transport pneumatique à pression positive du charbon pulvérisé a atteint un rendement constant de 15,2 tonnes par heure avec une pression de 0,25 MPa. Le rapport air/matériel a été optimisé à 1,5:1, bien plus bas que les systèmes traditionnels en phase diluée. Cela a permis une réduction de 30 % de la consommation d’air comprimé par rapport au système précédent du client. La vitesse de transport était maintenue entre 6 et 8 mètres par seconde, empêchant efficacement les obstructions des tuyaux et minimisant la production de poussière. Le système fonctionnait avec un niveau de bruit inférieur à 85 dB au sommet du silo, conformément aux réglementations de sécurité du lieu de travail.
Le système de transport des matériaux chimiques du charbon a été intégré sans problème à la ligne de production existante. Le charbon pulvérisé était alimenté depuis le moulin vers le réservoir de pression via un valve rotative, puis transporté vers un silo de stockage de 1000 m³. Depuis le silo, le charbon était distribué vers les gazificateurs via une branche de transport distincte. Le système de contrôle utilisait un PLC avec fonction de surveillance à distance, permettant aux opérateurs de ajuster les régimes d’alimentation et de surveiller la pression, la température et le flux en temps réel. Le système comprenait également une fonction de purgation au nitrogène pour le arrêt d’urgence, garantissant la sécurité pendant la maintenance. L’ingénierie totale du système de transport de poudre a été réalisée dans un délai de 6 mois.
En raison de la nature combustible du charbon pulvérisé, le système de transport intégrait plusieurs fonctionnalités de sécurité. Le réservoir de pression et le tuyau étaient équipés de disques de rupture et de vannes de décharge de pression. Le filtre à sac utilisait des matériaux de filtre antistatique et un système de grounding pour dissiper les charges statiques. Un analyseur d’oxygène surveillait continuellement l’atmosphère interne, et l’injection de gaz inerte était déclenchée automatiquement si le taux d’oxygène dépassait 8 %. Le système comprenait également un système de suppression utilisant de la brume d’eau aux points critiques. Ces mesures garantissaient le respect des normes GB 50016 et autres normes internationales pour le traitement des poussières combustibles. L’équipe de sécurité du client a mené une étude HAZOP et confirmé que le niveau de risque était réduit à un niveau acceptable.
L’un des avantages clés de la conception de transport en phase dense est sa faible nécessité de maintenance. Les courbes en céramique avaient une durée de vie estimée de plus de 5 ans dans des conditions opérationnelles normales. Le alimentateur à air rotatif utilisait un manchon remplaçable, et les bouchons de fluidisation du réservoir de pression étaient en acier inoxydable pour résister à la corrosion. Le système de contrôle fournissait des alertes de maintenance prédictive basées sur les variations de pression et les tendances de courant du moteur. Au cours de la première année d’exploitation, le système a atteint une disponibilité de 98,5 %, avec seulement des arrêts programmés pour le remplacement du filtre à sac. Le client a indiqué une réduction de 40 % des coûts de maintenance par rapport aux convoyeurs mécaniques précédents.
À la fin du projet, il a été reconnu comme un exemple réussi de transport pneumatique à pression positive pour le charbon pulvérisé dans l’industrie chimique du charbon. Le manager de production du client a noté que le système éliminait les fuites de poussière, améliorait la propreté du lieu de travail et réduisait la consommation d’énergie de 25 %. L’efficacité du transport des matériaux chimiques du charbon a été améliorée, permettant à l’usine d’augmenter le rendement sans expansion physique. L’ingénierie du système de transport de poudre fournie par Shandong Headpowder Engineering Co., Ltd. a été saluée pour son rigueur technique et son soutien post-vente rapide. Le client a commandé un deuxième système pour une nouvelle ligne de production.
Shandong Headpowder Engineering Co., Ltd. a son siège dans la province du Shandong, en Chine. L’entreprise se spécialise dans la conception, la fabrication et l’installation de systèmes de transport pneumatique pour une variété de poudres, y compris le charbon pulvérisé, les cendres volantes, le ciment, les poudres pétrochimiques et les ingrédients alimentaires. Avec plus de 15 ans d’expérience, Headpowder a réalisé plus de 200 projets à l’international. L’équipe d’ingénierie fournit des solutions personnalisées pour des applications exigeantes, notamment dans des environnements à haute température, haute pression et explosifs. Pour des questions concernant des projets similaires, veuillez contacter le manager de projet : M. Zhang. WeChat : 15662777102. L’équipe est disponible pour discuter des exigences techniques et proposer des conceptions préliminaires du système.
Cette étude de cas montre que le transport pneumatique à pression positive en phase dense est une solution fiable et efficace pour le traitement des matériaux chimiques du charbon. Le projet de Yulin souligne l’importance d’une conception appropriée du système, de la caractérisation des matériaux et de l’intégration de la sécurité. Shandong Headpowder Engineering Co., Ltd. continue à innover dans l’ingénierie des systèmes de transport de poudre, développant de nouveaux matériaux résistants à l’usure et des algorithmes de contrôle intelligents. L’entreprise s’engage à aider les clients à atteindre une production durable et sûre. Pour plus d’informations, veuillez contacter M. Zhang via WeChat : 15662777102. Headpowder espère collaborer avec des entreprises nécessitant une technologie de transport pneumatique avancée.
