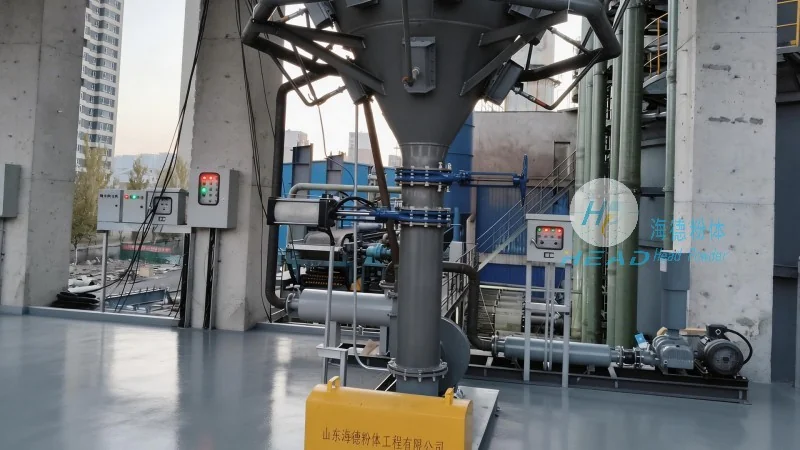

Projet de transport pneumatique à pression négative de poudre de cendres pour une entreprise de matériaux de construction à Huangshi, Hubei

Dans le cœur industriel de la province du Hubei, une entreprise majeure de matériaux de construction située dans la ville de Huangshi a rencontré un défi critique : le transport efficace et sans poussière de la poudre micro de scories depuis son poste de moulage vers les silos de stockage et les unités de mélange downstream. Ce matériau, caractérisé par une finesse extrême (généralement 400–600 m²/kg de surface spécifique), une abrasivité élevée et une tendance à l’aération, exigeait une solution de transport capable de préserver l’intégrité du produit, de minimiser la consommation d’énergie et d’éliminer la pollution environnementale. Après avoir évalué plusieurs technologies, l’usine a choisi un système de transport pneumatique à pression négative conçu et fourni par Shandong Headpowder Engineering Co., Ltd. (marque : headpowder). Cet étude de cas détaille l’approche d’ingénierie adaptée, la configuration des équipements et les résultats opérationnels de ce projet de transport à pression négative de poudre micro de scories de pointe.

Contexte du projet et caractéristiques des matériaux

L’installation transforme les scories de haut-fourneau en poudre micro de scories de valeur élevée, un additif essentiel pour la production de ciment et de béton. La poudre micro de scories brute a une densité de masse d’environ 0,8–1,2 t/m³, un contenu en humidité inférieur à 1 % et une distribution des tailles de particules avec 90 % passant par des tamis de 45 μm. Les méthodes traditionnelles de transport mécanique, telles que les ascenseurs à caisse et les convoyeurs à vis, souffraient de usure sévère, de fuites de poussière et de arrêts fréquents de maintenance. De plus, l’usine devait transporter la poudre sur une distance horizontale de 120 mètres et une hauteur verticale de 25 mètres, avec plusieurs points de décharge pour le mélange et le stockage. Le système de transport pneumatique à pression négative, également appelé transport sous vide, a été choisi car il empêche naturellement les émissions de poussière, réduit la dégradation des matériaux et permet un routage flexible. La solution de transport à pression négative de poudre micro de scories minérale a été conçue pour gérer 25 tonnes par heure avec une vitesse de transport de 18–22 m/s, assurant une opération fiable même sous différentes conditions de alimentation.

Solution d’ingénierie : transport pneumatique à pression négative pour les poudres de matériaux de construction

Shandong Headpowder Engineering Co., Ltd. a mis en place un système à pression négative intégré comprenant un récepteur sous vide, un alimentateur à airlock rotatif, un filtre à sac haute efficacité, une unité de soufflage de racines et un panneau de contrôle basé sur un PLC. Le système de transport de poudres de matériaux de construction fonctionne en créant une pression négative à l’extrémité de réception, tirant la poudre micro de scories à travers un tuyau fermé depuis la sortie de la moulante. Le récepteur sous vide, équipé d’un séparateur cyclonique et d’un filtre à jet de pulse inverse, assure que la poudre est efficacement séparée du flux d’air tandis que l’air filtré est évacué proprement. L’alimentateur à airlock rotatif, construit en acier résistant à l’usure, mesure la poudre dans le tuyau de transport tout en maintenant le sceau sous vide. Un souffleur de racines de 75 kW fournit la aspiration nécessaire, avec un régulateur de fréquence variable pour optimiser la consommation d’énergie en conditions partielle. Le système de contrôle surveille la pression, le débit et la pression différente du filtre, ajustant automatiquement la vitesse du souffleur et la rotation de l’airlock pour maintenir un transport stable. Ce cas de transport pneumatique à pression négative montre la faisabilité de traiter des poudres abrasives ultra-fines avec peu de maintenance et zéro émission environnementale.

Équipements clés et innovations techniques

Plusieurs composants personnalisés ont distingué ce projet. Le tuyau de transport était fabriqué en tube d’acier sans joint, avec une épaisseur de paroi de 8 mm, revêtu d’une couche de céramique de 3 mm aux virages pour résister à l’usure. Le récepteur sous vide possède une conception d’entrée tangentielle pour améliorer la séparation centrifuge, atteignant une efficacité de collecte de 99,9 % pour les particules supérieures à 1 μm. Les sacs de filtre étaient faits de membrane PTFE, offrant de bonnes propriétés de libération de poussière et une durée de vie supérieure à 18 mois. L’airlock rotatif utilisait un rotor conique avec des pointes endurées pour réduire l’usure et éviter la compactation du matériel. Tout le système était conçu pour une pression de transport de -0,06 à -0,08 MPa, avec une capacité maximale de 30 t/h en conditions maximales. Le système de transport à pression négative de poudre micro de scories incluait également une unité de purgation au nitrogène pour un arrêt d’urgence afin d’éviter les risques d’explosion de poussière. Ces innovations permettent au système de fonctionner continuellement pendant 8 000 heures par an, avec seulement des remplacements de sacs de filtre réguliers et une lubrification des roulements.

Mise en œuvre et performance sur site

La installation a été terminée en 45 jours, incluant les travaux civils, la construction des tuyaux et l’activation. Pendant le test, le système a atteint un débit constant de 25 t/h avec une chute de pression de 0,05 MPa, avec une consommation d’énergie de 0,75 kWh par tonne de matériel transporté. Les mesures d’émission de poussière au stack de ventilation ont montré moins de 10 mg/Nm³, bien en dessous de la norme environnementale locale de 30 mg/Nm³. L’opérateur de l’usine a rapporté une réduction de 40 % du temps de maintenance par rapport au système mécanique précédent, et aucun arrêt non planifié n’a eu lieu pendant les six premiers mois d’exploitation. La solution de transport de poudres de matériaux de construction a également permis à l’usine de réutiliser un silo existant pour le stockage de poudre micro de scories, éliminant ainsi la nécessité de nouvelles constructions. Ce cas de transport pneumatique à pression négative a ensuite servi de référence pour d’autres installations de la région, démontrant la fiabilité de l’approche d’ingénierie de headpowder.

Avantages commerciaux et opérationnels

Du point de vue financier, le projet a permis un retour sur investissement de 14 mois, grâce à économies d’énergie, coûts de maintenance réduits et amélioration de la qualité du produit. Le système à pression négative en boucle fermée a empêché l’entrée d’humidité, maintenant la finesse et l’indice d’activité de la poudre micro de scories. L’usine a également bénéficié d’émissions de carbone réduites grâce à l’exploitation énergétiquement efficace du souffleur de racines. Le système de transport à pression négative de poudre micro de scories minérale a permis à l’entreprise d’étendre sa gamme de produits pour inclure des poudres de scories ultra-fines pour du béton de haute performance, augmentant sa part de marché. La technologie de transport de poudres de matériaux de construction a depuis été adoptée pour les cendres volantes, les poussières de four de ciment et autres poudres abrasives dans les usines affiliées.

Conclusion et informations de contact

Ce projet à Huangshi, dans le Hubei, illustre comment headpowder – Shandong Headpowder Engineering Co., Ltd. – utilise des décennies d’expertise en transport pneumatique pour résoudre des défis complexes de manipulation de matériaux. La mise en œuvre réussie du système de transport à pression négative de poudre micro de scories non seulement a atteint les objectifs de productivité et d’environnement du client, mais a également établi un nouveau standard pour l’industrie des matériaux de construction. Pour les entreprises de matériaux de construction recherchant des solutions de transport fiables, efficaces et sans poussière pour les poudres fines, Shandong Headpowder Engineering Co., Ltd. propose une ingénierie complète, une fourniture d’équipements et un service après-vente. Pour discuter de vos besoins spécifiques, veuillez contacter M. Zhang (manager) via WeChat : 15662777102. Située en Shandong, en Chine, l’entreprise sert des clients à travers le monde avec des systèmes de transport pneumatique personnalisés, y compris le transport pneumatique à pression négative pour les poudres minérales, les poudres chimiques et les ingrédients alimentaires.
