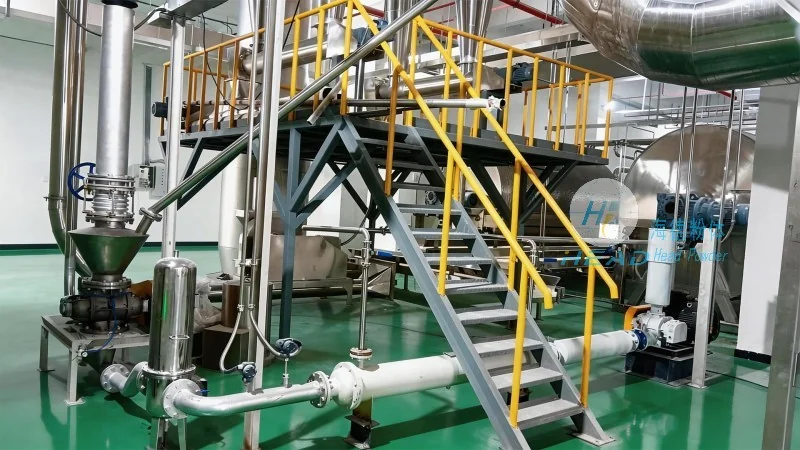

Étude de cas sur le transport pneumatique à pression positive des particules de catalyse pour une entreprise pétrochimique à Lanzhou, Gansu

Étude de cas de projet : Transport pneumatique à pression positive des particules de catalyse pour une entreprise pétrochimique à Lanzhou, province du Gansu

Cette étude de cas présente une vue d’ensemble technique détaillée d’un système de transport pneumatique à pression positive réussi pour une grande entreprise pétrochimique située à Lanzhou, province du Gansu, en Chine. Le projet a été conçu et exécuté par Shandong Headpowder Engineering Co., Ltd., une entreprise d’ingénierie leader basée dans la province du Shandong, spécialisée dans les solutions avancées de manutention de matériaux en vrac. L’objectif principal de ce projet était d’établir une méthode fiable, efficace et sûre pour transporter les particules de catalyse depuis le lieu de stockage jusqu’au point d’alimentation du réacteur dans l’installation pétrochimique. Les méthodes de transport mécaniques traditionnelles, telles que les convoyeurs à bande ou les élevateurs à cuvette, étaient jugées inadaptées en raison de la nature abrasive des particules de catalyse, de la nécessité d’une contenance complète pour éviter les émissions de poussière et de la nécessité d’un itinéraire flexible dans l’installation. Le transport pneumatique à pression positive s’est avéré être la solution optimale, offrant un transport en canalisation fermée, peu de maintenance et la capacité de traiter des matériaux à haute température et friables sans dégradation.

Application du produit principal : Étude de cas sur le transport des catalyseurs

Ce projet constitue une étude de cas de transport de catalyseurs dans l’industrie pétrochimique, démontrant l’efficacité de la technologie propriétaire de headpowder engineering. Le système gère spécifiquement les particules de catalyse à base de zéolithe, avec une taille moyenne de 50 à 150 microns, une densité de vrac d’environ 0,7 à 0,9 g/cm³ et un taux d’humidité inférieur à 1 %. Le matériau de catalyse est très sensible aux brisures ; tout impact mécanique ou vitesse excessive pendant le transport peut entraîner la formation de fines particules, réduisant l’activité catalytique et augmentant les coûts opérationnels. headpowder engineering a résolu ce problème en utilisant un système de transport pneumatique à pression positive en phase dense, qui fonctionne à des vitesses de gaz relativement faibles (généralement 4–8 m/s) et à des ratios solide/gaz élevés. Cette approche minimise la perte de particules tout en maintenant un débit constant de jusqu’à 8 tonnes par heure. La distance de transport dans cette installation est d’environ 320 mètres horizontalement, avec une hauteur verticale de 18 mètres et six courbes de 90 degrés. Le canal est construit en acier inoxydable résistant au usure (304L) avec une épaisseur de 6 mm, et les courbes sont équipées de liners en céramique remplaçables pour prolonger la durée de vie du système. Le système est contrôlé par un contrôleur logique programmable (PLC) intégré à une interface homme-machine (HMI) permettant un suivi en temps réel de la pression, de la vitesse de flux et du niveau de matériau. Cet étude de cas a été documentée et partagée avec les pairs de l’industrie pour illustrer la faisabilité du transport en phase dense pour des matériaux catalytiques fragiles et abrasifs.

Point technique clé : Transport pneumatique à pression positive de matériaux granulaires

Le système de transport pneumatique à pression positive utilisé dans ce projet de Lanzhou est un exemple emblématique de la capacité de headpowder engineering à gérer les matériaux granulaires dans le secteur pétrochimique. Contrairement aux systèmes à vide ou à pression négative, le système à pression positive utilise de l’air comprimé (ou un gaz inerte si nécessaire) pour pousser le matériel à travers le canal depuis un point d’alimentation unique vers plusieurs points de décharge. Dans cette installation, la source d’air est un compresseur à vis avec une capacité de 45 m³/min à 0,6 MPa, équipé d’un séchoir à air refroidi et d’un système de filtration multi-stages pour garantir un air comprimé sec et sans huile. Le dispositif d’alimentation est une vanne à air rotative avec un profil de rotor spécialement conçu pour minimiser les fuites d’air et les retournements de matériel, combinée à un injecteur de type venturi pour accélérer le matériel dans le canal. Le système est conçu pour une opération continue, avec une pression maximale de 0,3 MPa à l’entrée du canal. L’un des avantages principaux du transport granulaire à pression positive est la possibilité de maintenir un environnement hermétique, empêchant les fuites de poussière dans l’atmosphère de l’installation et garantissant le respect des réglementations environnementales strictes. De plus, le système comprend une vanne de décompression de pression et un mécanisme d’arrêt d’urgence pour protéger contre les événements de surpression. La ligne de transport passe par une série de structures de soutien et de joints d’expansion pour accommoder l’expansion thermique pendant l’opération. Le système inclut également un séparateur cyclonique et un filtre à sac à l’extrémité de réception pour séparer les particules de catalyse du air de transport, atteignant une efficacité de séparation supérieure à 99,9 %. Cette solution de transport granulaire à pression positive a considérablement réduit les risques de manipulation manuelle et amélioré la productivité globale de l’installation.

Application industrielle : Ingénierie de transport de matériaux pétrochimiques

L’ingénierie de transport de matériaux pétrochimiques fournie par headpowder engineering pour cette installation de Lanzhou va au-delà du système de transport de catalyse. L’entreprise a mené une étude de site complète, une étude de faisabilité et un design de processus pour intégrer la ligne de transport pneumatique avec l’infrastructure existante de l’installation. Le système de manutention de matériaux comprend un silo de stockage avec une capacité de 200 m³, un convoyeur équipé d’un alimentateur vibratoire et une série de vannes de dérivation permettant de diriger le catalyseur vers l’un des trois réacteurs. L’ensemble du système est conçu pour fonctionner dans une zone dangereuse classée comme Zone 1 (Groupe IIB, T3) en raison de la présence de gaz inflamables dans les environs. Par conséquent, tous les composants électriques sont électrocutants, et le système pneumatique utilise du nitrogène comme gaz de transport pour éliminer tout risque d’oxydation ou de combustion. Le canal est également équipé de câbles de grounding statique pour dissiper les charges électrostatiques générées lors du transport de particules fines. headpowder engineering fournit des services complets, y compris le design d’ingénierie détaillé, la fabrication des équipements, la supervision de l’installation, la mise en service et la formation des opérateurs. Le projet a été terminé en 12 mois, et le système fonctionne continuellement depuis plus de trois ans avec peu de temps d’arrêt. Les compétences en ingénierie de transport de matériaux pétrochimiques démontrées dans ce projet ont été reconnues par plusieurs autres clients dans les secteurs de l’extraction et de la chimie, entraînant des commandes répétées pour des systèmes similaires dans d’autres régions de Chine.

Profil de l’entreprise et informations de contact

Shandong Headpowder Engineering Co., Ltd. (headpowder) est une entreprise d’ingénierie professionnelle basée dans le Shandong, en Chine, spécialisée dans la conception, la fabrication et l’installation de systèmes de transport pneumatique pour les matériaux en poudre et granulaires. L’équipe technique de l’entreprise possède une grande expérience dans les secteurs pétrochimique, chimique, pharmaceutique, alimentaire et de matériaux de construction. headpowder engineering propose des solutions personnalisées adaptées aux caractéristiques spécifiques du matériel, aux distances de transport et aux contraintes environnementales. La réalisation réussie du projet de transport pneumatique à pression positive des particules de catalyse à Lanzhou montre la capacité de l’entreprise à fournir des systèmes de manutention de matériaux en vrac de haute qualité, fiables et sûrs. Pour toute question concernant les solutions de transport de catalyse, les systèmes de transport granulaires à pression positive ou l’ingénierie de transport de matériaux pétrochimiques, veuillez contacter directement le manager Zhang via WeChat au 15662777102. M. Zhang est disponible pour discuter des spécifications techniques, des références de projets et des opportunités de collaboration. headpowder engineering espère fournir des solutions personnalisées pour vos besoins de transport de matériaux.
