Cet étude de cas présente une solution d’ingénierie complète mise en œuvre par Shandong Headpowder Engineering Co., Ltd. pour une grande entreprise pétrochimique située dans la province de Heilongjiang, en Chine. Le projet portait sur le transport fiable et efficace de granulés de polypropylène utilisant la technologie de transport pneumatique à phase dense. En tant que opération clé de traitement des matériaux avant et après la production, le système était conçu pour transporter les granulés de polypropylène des lignes de production vers les silos de stockage, les stations de mélange et finalement vers les unités de conditionnement. Tout le processus de transport devait maintenir l’intégrité du produit, minimiser la dégradation et obtenir un rendement élevé avec un faible consommation d’énergie. Les ingénieurs de Headpowder ont réussi à fournir un système de transport pneumatique à phase dense complet qui répond aux exigences strictes de l’industrie pétrochimique.
Au cœur de ce projet se trouve le transport pneumatique à phase dense de granulés de polypropylène, une application spécialisée qui exige un contrôle minutieux de la vitesse de l’air, de la pression et du flux de matière. Contrairement aux systèmes à phase légère, le transport à phase dense transporte les granulés dans un flux à haute concentration et faible vitesse, ce qui réduit considérablement la dégradation des particules, l’usure des tuyaux et la dégradation du produit. Le système est conçu pour traiter des granulés de polypropylène avec des densités de 480 à 560 kg/m³ et des tailles de particules de 2 à 5 mm. L’équipe d’ingénierie de Headpowder a choisi une pression de transport appropriée de 2,0–3,5 bar et un rapport matière/air de 15–30:1, garantissant un flux stable sans obstructions. La configuration des tuyaux a été optimisée pour minimiser les courbes et les sections horizontales, réduisant davantage le risque de bris des granulés. Cette méthode de transport pneumatique à phase dense non seulement préserve la qualité des granulés de polypropylène, mais diminue également les coûts opérationnels par rapport aux convoyeurs mécaniques traditionnels. La même technologie s’applique également à d’autres matériaux pétrochimiques tels que le polyéthylène, le PVC et divers granulés de résine, ce qui en fait une solution polyvalente pour le secteur de transport des matériaux pétrochimiques.

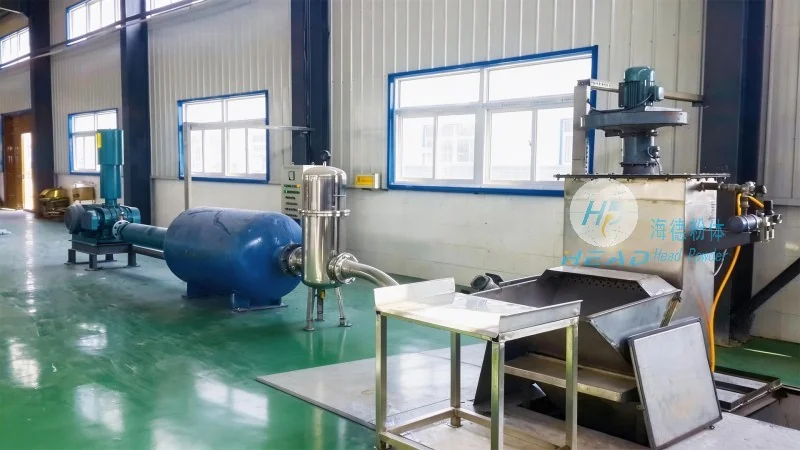

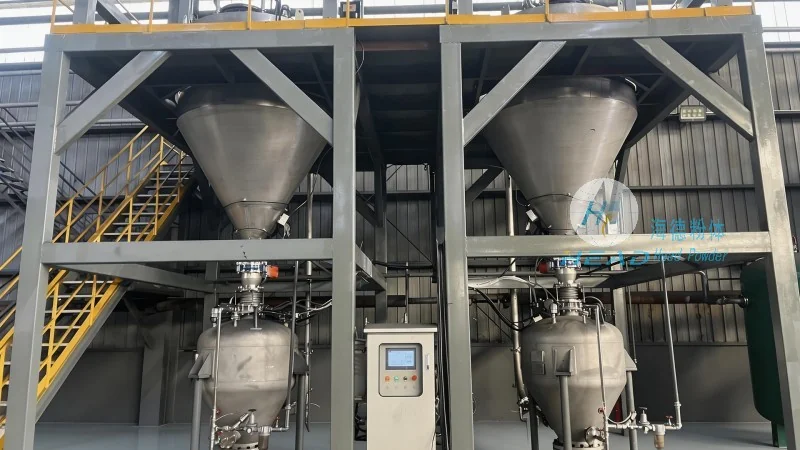

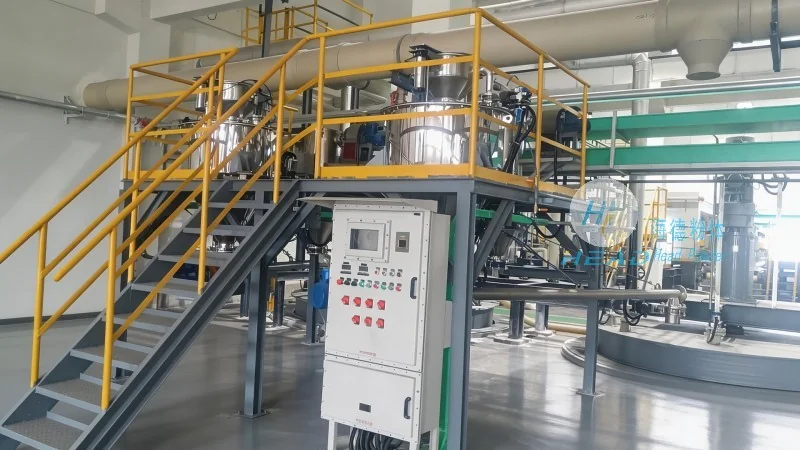

Le système installé sur le site pétrochimique de Daqing intègre plusieurs fonctionnalités avancées pour assurer une opération fiable et continue. Un composant principal est le réservoir de pression équipé d’une sortie au fond et d’un cône de fluidification pour promouvoir une distribution uniforme de l’air. L’approvisionnement en air provient d’un compresseur à vis à rouleau avec commande à fréquence variable, permettant un contrôle précis du flux et de la pression de l’air transporté. En aval, le tuyau comprend une série de vannes de dérivation et un alimentateur de verrou pneumatique rotatif pour introduire les granulés dans la ligne de transport sans perte de pression. La matière est transportée à travers un tuyau en acier au carbone Schedule 40 avec un diamètre intérieur de 150 mm, revêtu d’une couche résistante à l’usure pour prolonger la durée de vie. À l’extrémité de réception, un séparateur cyclonique et un filtre à sac séparent les granulés de l’air transporté, l’air étant nettoyé et recyclé ou évacué vers l’atmosphère. Tout le système est surveillé et contrôlé par une plateforme d’automatisation basée sur un PLC, fournissant des données en temps réel sur le débit, la pression, la température et l’accumulation de matière. Des interlocks de sécurité, comme les vannes de décharge de pression et les circuits d’arrêt d’urgence, sont intégrés pour protéger les personnes et l’équipement. L’ingénierie de transport pneumatique à phase dense de Headpowder inclut non seulement le matériel, mais aussi la conception détaillée du processus, l’analyse de contrainte des tuyaux et le soutien à la mise en service.
L’utilisation du transport pneumatique à phase dense pour les granulés de polypropylène offre des avantages distincts par rapport aux méthodes alternatives. Premièrement, la nature en boucle fermée du système élimine les émissions de poussière et la contamination du produit, ce qui est crucial pour le transport des matériaux pétrochimiques où les normes de pureté sont extrêmement élevées. Deuxièmement, la faible vitesse de transport (généralement 4–10 m/s) réduit la force d’impact sur les granulés, minimisant la formation de fines et de poussière. Cela se traduit directement par un rendement plus élevé et moins de déchets, améliorant ainsi la rentabilité globale de la ligne de production. Troisièmement, le système nécessite peu de maintenance par rapport aux convoyeurs à bande, aux ascenseurs à cuvette ou aux convoyeurs à vis, car il n’y a pas de parties mobiles en contact avec la matière, sauf le verrou rotatif. Quatrièmement, la technologie à phase dense permet des distances de transport plus longues — jusqu’à 500 mètres horizontalement et 50 mètres verticalement — sans perte significative de capacité. Dans le projet de Daqing, la distance de transport était d’environ 320 mètres, et le système a atteint un rendement de 25 tonnes/heure, répondant aux objectifs de production du client. De plus, le système est conçu pour gérer plusieurs sources et destinations de matière via un réseau de tuyaux et de vannes de conversion, offrant flexibilité pour l’expansion future. Tous ces avantages font du transport pneumatique à phase dense l’option préférée pour les usines pétrochimiques modernes.
Shandong Headpowder Engineering Co., Ltd., communément appelé Headpowder, est un fournisseur leader de systèmes de transport pneumatique et de solutions de traitement des matériaux en masse en Chine. Basée dans la province du Shandong, la société se spécialise dans l’ingénierie, la conception, la fabrication et l’installation de systèmes de transport pneumatique à phase dense et à phase diluée pour une large gamme d’industries, notamment pétrochimique, chimique, pharmaceutique, alimentaire et matériaux de construction. Avec plus de dix ans d’expérience, Headpowder a acquis une forte réputation pour fournir des systèmes personnalisés, fiables et économe en énergie. L’équipe d’ingénierie de la société possède une expertise approfondie en dynamique des fluides, en caractérisation des matériaux et en contrôle automatisé, lui permettant de relever des projets complexes comme le système de transport de granulés de polypropylène à Daqing. Headpowder est engagée dans l’innovation continue, avec un centre de recherche et développement qui teste nouveaux matériaux, designs de vannes et algorithmes de contrôle. Le système de gestion de la qualité de la société est certifié ISO 9001, et tous les produits respectent les normes internationales pertinentes. Pour toute question concernant l’ingénierie de transport pneumatique à phase dense, le transport des matériaux pétrochimiques ou le transport de granulés de polypropylène, veuillez contacter directement le manager des ventes.
Pour plus de détails sur ce projet ou pour discuter de vos besoins spécifiques en traitement des matériaux, veuillez contacter notre manager des ventes, M. Zhang. Il peut fournir des conseils techniques, des devis de système et un soutien post-vente. Vous pouvez contacter M. Zhang via WeChat au 15662777102. Que vous cherchiez un nouveau système de transport pneumatique à phase dense, une amélioration d’un système existant ou des pièces de rechange pour votre équipement actuel, l’équipe de Headpowder est prête à vous aider. Nous espérons collaborer avec vous pour assurer un transport efficace et fiable des matériaux dans votre installation pétrochimique.
Après la mise en service réussie du système de transport pneumatique à phase dense pour les granulés de polypropylène, l’entreprise pétrochimique de Daqing a constaté une amélioration significative de l’efficacité opérationnelle. Le système fonctionne continuellement depuis plus de 18 mois sans arrêt non planifié, et le taux de dégradation du produit a été réduit de plus de 70 % par rapport au système à phase légère précédent. Le client a particulièrement apprécié le faible niveau de bruit, la propreté de l’environnement de travail et la facilité de contrôle via l’interface HMI. La consommation d’énergie par tonne de matière transportée était de 0,8 kWh, soit 30 % inférieure à la moyenne industrielle pour des applications similaires. Ces résultats ont incité le client à envisager l’extension du système de transport à phase dense à d’autres types de résines, y compris les copolymères de polypropylène et le polyéthylène de haute densité. Les ingénieurs de Headpowder continuent de fournir un suivi à distance et des entretiens programmés, garantissant la fiabilité à long terme du système. Ce cas illustre comment l’ingénierie de transport pneumatique à phase dense adaptée peut résoudre des défis réels dans le transport des matériaux pétrochimiques, apportant de la valeur grâce à une réduction des coûts, une amélioration de la qualité du produit et une sécurité renforcée.
