Cette étude de cas examine un projet de transport pneumatique à pression négative pour le ciment en gros réalisé par une entreprise de matériaux de construction située dans la province du Zhejiang, à Jiaxing. Le projet a été conçu et exécuté par Shandong Headpowder Engineering Co., Ltd., une entreprise d’ingénierie spécialisée basée dans la province du Shandong, en Chine. L’objectif principal de cette initiative était d’optimiser le déchargement, le stockage et le transfert du ciment en gros en utilisant des technologies de transport à pression négative avancées, afin d’améliorer l’efficacité opérationnelle et de réduire les déchets de matériaux.
Le client, un fabricant de matériaux de construction bien établi dans la région de Jiaxing, avait des difficultés importantes avec son processus actuel de traitement du ciment en gros. Les méthodes de transport mécaniques traditionnelles, telles que les convoyeurs à vis et les ascenseurs à bande, entraînaient fréquentes émissions de poussière, des coûts de maintenance élevés et une dégradation des matériaux. L’entreprise avait besoin d’une solution fiable, hermétique et peu coûteuse qui puisse traiter le ciment en gros depuis les camions de livraison jusqu’aux silos de stockage, avec une production minimale de poussière. Après avoir évalué plusieurs technologies, le client a choisi un système de transport pneumatique à pression négative, également appelé système de transport par vide, pour répondre à ses besoins spécifiques. Le projet comprenait la conception, l’approvisionnement, l’installation et l’exploitation d’un système complet de déchargement et de transport à pression négative pour le ciment en gros.

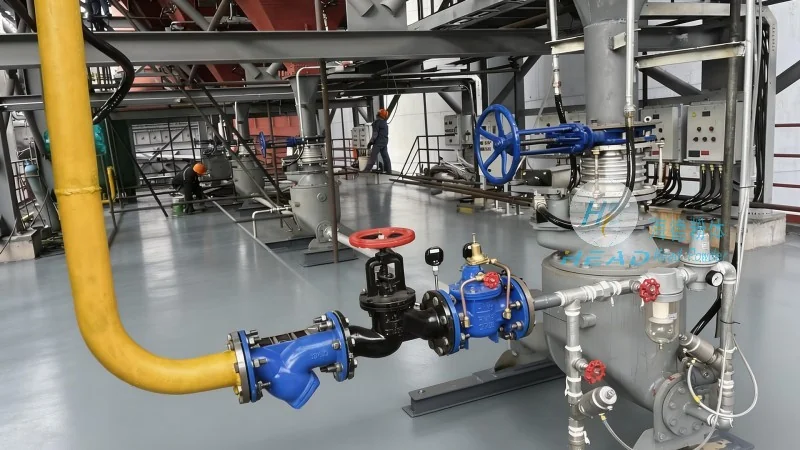

Le cœur de ce projet est le système de transport pneumatique à pression négative pour le ciment en gros. Cette technologie utilise une source de vide pour créer un décalage de pression qui fait passer les particules de ciment en gros à travers un tuyau scellé, depuis le point de déchargement jusqu’au silo de réception. Contrairement aux systèmes à pression positive, l’approche à pression négative (vide) assure que tout fuite se fait vers l’intérieur, empêchant ainsi la poussière d’entrer dans l’environnement. Le système comprend une pompe à vide ou un souffleur, un récepteur filtrant, des étanchesseaux rotatifs, des composants de tuyau et des unités de contrôle automatisées. Dans ce cas spécifique, le site de déchargement existant du client a été modifié avec une buse de aspiration à pression négative qui est directement connectée au tuyau. Le ciment en gros est ensuite transporté à travers une série de tuyaux avec courbes et changements de direction, jusqu’au récepteur filtrant où le ciment est séparé de l’air de transport. L’air propre est évacué après avoir traversé un filtre haute efficacité, tandis que le ciment est évacué par un étanchesseau rotatif dans le silo de stockage. Cet équipement est particulièrement adapté pour les applications où la maîtrise de la poussière et la qualité du produit sont essentielles, comme dans les terminaux de ciment, les usines de béton prêt à l’emploi et les usines de matériaux de construction.
La mise en œuvre de ce système de transport à pression négative pour le ciment en gros a impliqué plusieurs étapes clés. Premièrement, l'équipe d'ingénierie de Shandong Headpowder Engineering Co., Ltd. a effectué une étude sur le site de Jiaxing afin d'évaluer l'aménagement existant, l'accès des camions et la configuration des silos. Sur la base des données recueillies, ils ont conçu un système de déchargement à pression négative personnalisé avec une capacité de transport de 60 tonnes par heure sur une distance horizontale de 80 mètres et un élevage vertical de 25 mètres. Le diamètre du tuyau a été choisi à 150 mm pour équilibrer la vitesse de transport et la consommation d'air. La source de vide était fournie par une pompe à vide à anse d'eau d'une puissance de 55 kW, produisant un niveau de vide de -0,06 MPa. Le récepteur filtrant était équipé d'un nettoyage par jet pulsé pour maintenir une efficacité de filtration constante. Lors de l'installation, une attention particulière a été apportée au tracé des tuyaux afin de minimiser la chute de pression et d'éviter les courbes abruptes qui pourraient entraîner l'accumulation de matériau. Le système a été intégré au réseau de contrôle existant du client, permettant une activation, une fermeture automatiques et un suivi en temps réel. La durée totale de l'installation a été de trois semaines, suivie d'une phase de mise en service d'une semaine comprenant des tests de performance et une formation pour l'opérateur.
Après l’entrée en service du système, l’entreprise de matériaux de construction de Jiaxing a constaté des améliorations immédiates. Le système de transport à pression négative au ciment a éliminé les émissions de poussière visibles lors du déchargement des camions, qui constituaient auparavant une source importante de problèmes environnementaux et de santé. La nature fermée du transport pneumatique a également empêché l’entrée d’humidité, préservant ainsi la qualité du ciment. Les coûts de maintenance ont considérablement diminué car le système comporte moins de pièces mobiles que les convoyeurs mécaniques. La pompe à vide et les airlocks rotatifs sont les principaux composants nécessitant des inspections périodiques, tandis que le tuyau est essentiellement exempt de maintenance. Le processus de transport est doux pour les particules de ciment, réduisant ainsi la dégradation et la formation de fines particules. Du point de vue de la consommation d’énergie, le système à pression négative fonctionnait avec une consommation spécifique de 0,8 kWh par tonne de ciment transportée, ce qui se situait dans la plage attendue. La fiabilité du système a été démontrée par plus de 2 000 heures d’opération continue sans arrêt non planifié au cours des six premiers mois. Le client a indiqué que le système de transport à pression négative a également amélioré la sécurité globale de l’usine en réduisant le risque d’explosions de poussière et en éliminant le manutention manuelle des sacs lourds.
Par rapport aux technologies alternatives telles que le transport pneumatique à pression positive ou le transport mécanique, le système à pression négative (vide) offre des avantages distincts pour les applications de ciment en gros. Un avantage clé est la capacité d’accueillir plusieurs points de prise à partir d’une seule source de vide, ce qui est idéal pour décharger les camions depuis différentes zones. Le système fonctionne à des vitesses de transport plus faibles, ce qui réduit l’usure des composants du tuyau et minimise la dégradation du produit. De plus, comme le système fonctionne sous vide, tout fuite se fait vers l’intérieur, ce qui signifie que la poussière reste dans le tuyau plutôt que de s’échapper dans l’environnement de travail. Cela est particulièrement important pour le ciment, qui est un poudre fine pouvant provoquer des problèmes respiratoires. Le système à pression négative permet également une nettoyage et un changement de produit plus faciles, car le tuyau peut être purgé d’air entre les lots. Le projet de Jiaxing a montré que, même avec une distance de transport et une hauteur de levage relativement élevées, le système maintenait une performance stable sans blocage ou surcharge. Le niveau d’automatisation peut être personnalisé pour inclure la surveillance à distance, que le client utilise pour suivre les taux de transport et les conditions d’alarme depuis une salle de contrôle centrale.
Shandong Headpowder Engineering Co., Ltd., abrégée en headpowder, est une entreprise d’ingénierie spécialisée dans la conception et la fabrication de systèmes de transport pneumatique, d’équipements de manipulation de poudre et de solutions de traitement de matériaux à grande quantité. L’entreprise est basée en Shandong, en Chine, et possède une expérience étendue dans l’accompagnement de clients dans divers secteurs, tels que les matériaux de construction, la transformation alimentaire, les produits chimiques et les minéraux. Pour ce projet spécifique situé à Jiaxing, province du Zhejiang, l’entreprise a fourni des services complets, du design conceptuel jusqu’à l’installation finale. Le responsable du projet était le manager Zhang, qui a coordonné l’équipe d’ingénierie du client tout au long de la mise en œuvre. Les compétences techniques de l’entreprise dans les systèmes de transport à pression négative, en particulier pour le ciment à grande quantité, ont été un facteur clé pour la réussite du projet. Les systèmes de Headpowder sont connus pour leur construction solide, leur efficacité énergétique et leur conformité aux normes internationales de contrôle des poussières et de sécurité. L’entreprise continue de soutenir l’installation de Jiaxing avec des pièces de rechange et des conseils techniques si nécessaire.
Pour toute question concernant le transport pneumatique à pression négative pour le ciment en gros, les systèmes de transport pneumatique à ciment ou les systèmes de déchargement à pression négative, veuillez contacter directement M. Zhang. M. Zhang est le coordonnateur de projet dédié au headpowder et peut fournir des informations détaillées sur la conception du système, les prix et l'installation. Vous pouvez contacter M. Zhang via WeChat au numéro 15662777102. Ces coordonnées sont valables tant pour les clients nationaux que internationaux qui cherchent des solutions fiables pour la gestion des matériaux en gros. Que vous ayez besoin d'un système de petite taille pour un silo unique ou d'un réseau de transport complexe à plusieurs lignes, M. Zhang et l'équipe de Shandong Headpowder Engineering Co., Ltd. sont prêts à vous aider avec un soutien technique personnalisé.
L’exemple de l’entreprise de matériaux de construction de Jiaxing montre clairement l’efficacité de la technologie de transport pneumatique à pression négative pour le traitement de ciment en gros. Le système a réussi à résoudre les principales préoccupations du client concernant la maîtrise de la poussière, l’entretien et la qualité du produit. L’utilisation d’un système de transport par aspiration s’est avérée être une alternative économique et écologique par rapport aux méthodes traditionnelles. Pour toute entreprise dans l’industrie du ciment, du béton ou des matériaux de construction qui évalue de nouveaux systèmes de traitement des matériaux, un système à pression négative devrait être considéré, surtout lorsque les émissions de poussière sont un facteur important. L’expérience de Shandong Headpowder Engineering Co., Ltd. dans ce projet démontre la capacité de l’entreprise à fournir des systèmes de haute qualité et fiables. Pour en savoir plus sur la manière dont un tel système peut profiter à vos opérations, contacter Manager Zhang par WeChat au numéro 15662777102. Il effectuera une évaluation complète de vos besoins et proposera une solution adaptée qui répond à vos objectifs de performance et de budget.
